Brüt ağırlık
5.377 kilogram
Kaldırma kapasitesi
4.000 kilogram
Kolun son noktasında maksimum kaldırma kapasitesi
160 kilogram
Emisyon sınıfı
Stage IV / Tier IV final
Bom uzunluğu
1.570 santimetre
Vinç kol uzunluğu
1.570 santimetre
Luffing jib
557 santimetre
Kaldırma yüksekliği
2.280 santimetre
Vinç kanca yüksekliği – yatay kol
2.280 santimetre
Vinç kanca yüksekliği – kaldırılmış kol
557 santimetre
Taşıma Ölçüleri (EnxBoyxYükseklik)
5270 x 1380 x 2090 mm
Production country
Japonya
Delivery terms
FCA, CFR, EXW
Ataşmanlar
Hakenflasche 2-rollig, max. Traglast 4,0 t
Einseilhaken, max. Traglast 850 kg
Diğer bilgiler

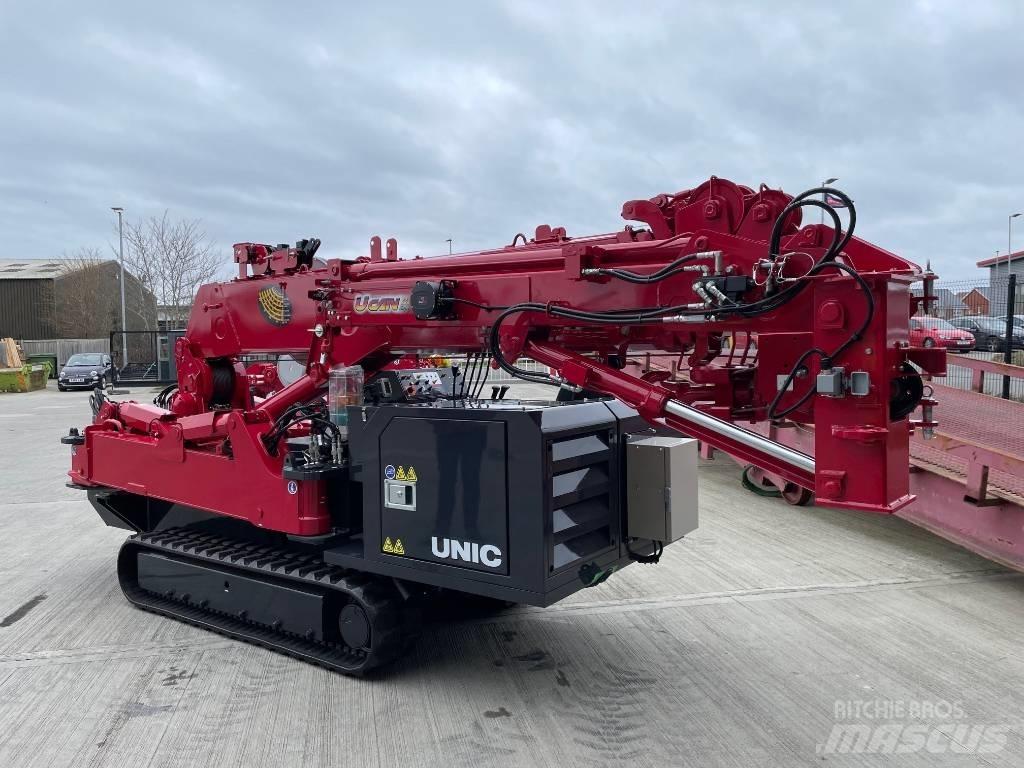

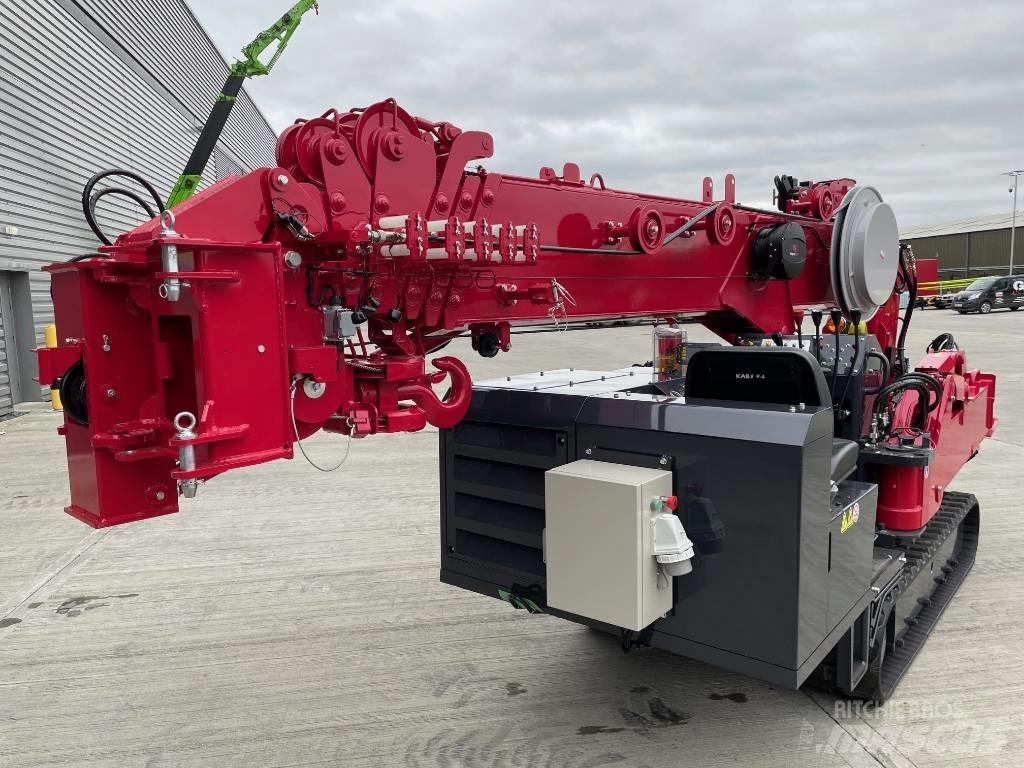

UNIC Minikran, Modell URW-546-2VF (Neugerät)
Diesel-Elektro-Antrieb, variable Zonen-Abstützung
UVV Abnahme durch die DEKRA
TECHNISCHE DATEN:
max. Traglast 4,0 t x 2,5 m
max. Hakenhöhe 16,00 m (21,8 m Spitze, 22,8 m Wirbelhaken)
max. Arbeitsbereich 15,52 m
Seillänge 95,00 m / 8 mm Ø
ABMESSUNGEN & GEWICHTE
Länge 5270 mm, Breite 1.380 mm, Höhe 2.090 mm
Gewicht 5.090 kg (5.377 kg mit hydr. Spitze)
TELESKOPSYSTEM
6-teiliger Teleskopausleger, voll hydraulisch 3,93 - 15,71 m
Ausfahrgeschwindigkeit 11,78 m / 35 Sek.
Auslegerverstellgeschwindigkeit ca. 0 - 80°/18 Sek.
Hakengeschwindigkeit ca. 17 m/min (4-strängig)
ANTRIEBSSYSTEM
Ketten-Antrieb hydrostatisch, stufenlos vorwärts u.
rückwärts, 2 Geschwindigkeiten, max. 3,0 km/h,
max. Steigfähigkeit 20° vertikal, Raupenbodenlänge 1.750 mm,
Raupenbreite: 300 mm, Raupenbodendruck 0,48 kg/cm²
IHRE GERÄTEKONFIGURATION
Teleskopausleger 3,93 – 15,71 m, voll hydraulisch,
Multi-Spitzensystem bestehend aus:
2,37 bis 5,57 m hydraulische Multi-Klappspitze
mit Einseilrolle, Wirbelhaken, Montagenase
max. Traglast 850 kg, hydraulische Abwinklung 0° bis 60°
0,8 m Schwerlast-Montagespitze "Rhino Hook"
max. 1,5 t Traglast, Abwinklung 0°, 20°, 40°, 60°
Diesel-Motor TIER4 Final, YANMAR , Model 3TNV80F
18 kW, (24,5 PS), Elektrischer Anlasser, 40 l Tankvolumen,
Elektromotor 380 V / AC 50/60 Hz, Leistung 7,5 kW, 50 m Kabel,
Funkfernsteuerung (Einhandgerät), multifunktionale Bedienung
Hubwinde inklusive Hubseil, drallarm, feingeflochten
360° Drehbereich unbeschränkt
Elektronischer Lastmomentbegrenzer Rayco Wylie i4500
Arbeitsbereichsbegrenzung, Höhenbegrenzung
4x Abstützungen
variable Zonen-Abstützung computerüberwacht
variable Positionierung jeder Stütze (minimal, halb, maximal),
automatische Erkennung der Stützenposition und Berechnung
der maximalen Last je Stütze, Drehbereichsbegrenzung
Überlastalarm, akustische und optische Warnsignale
computerüberwachte intelligente Sprachwarnanlage
Not-Stop-Schalter, Fahrersitz, Bedienpult, Bedien- u. Fahrhebel
Arbeitsscheinwerfer, 2x schwarze Gummiantriebsketten
Hakenflasche 2-rollig, max. Traglast 4,0 t
Einseilhaken, max. Traglast 850 kg
STANDARDLACKIERUNG
Kranaufbau UNIC-Rot, Chassis Schwarzgrau
KRANDOKUMENTATION:
Kranprüfbuch, CE Konformitätserklärung, Traglasttabellen, BedienungsanleitungDiğerlerini göster
